华宇星通3GGPS定位导航仪安装使用教程
浏览: 发布日期:2019-01-03
华宇星通3GGPS定位导航仪安装使用教程
安装和维护,若私自安装不当,可能会发生短路或损坏机器。
(1)安装前,请对全车外观和车辆性能进行检查。如汽车仪表台上各功能指示灯、转速表、油表、空调、原车音响等设备是否正常。如有必要,请与车主核实车辆状态。
(2)准备工具“十”字螺丝刀、梅花批、塑料胶刀、电工绝缘胶布、捆扎线、保护垫布。
(3)拆装前,务必做好安全防护,保持车辆不划伤,不弄脏更不得有损坏。
(4)拆装前,注意保管好拆下的部件,以防损坏或遗失,液晶屏很容易被刮花,避免锐利物体与它接触。

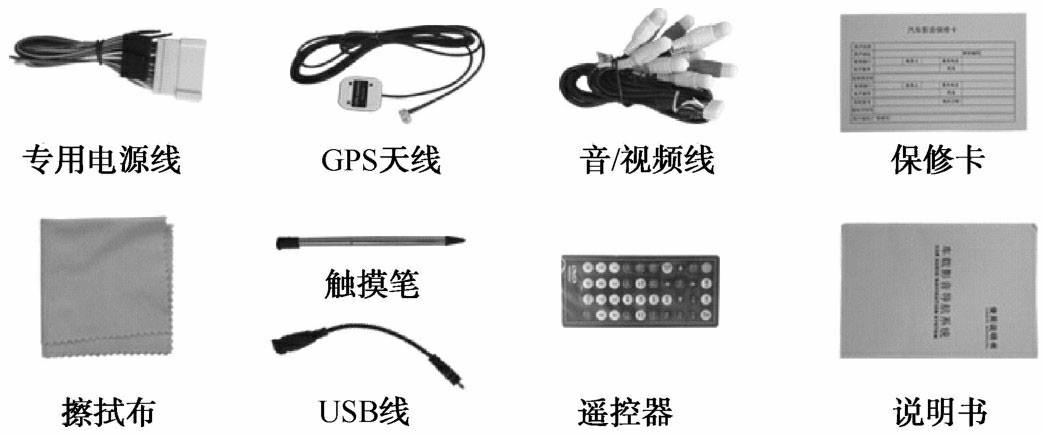

(5)检查配件,两对接的线组、多余裸露的金属端子需用绝缘胶布提前包扎好。
(6)换装完成后,测试产品各项功能是否正常,将参数调到最佳状态。
安装步骤:

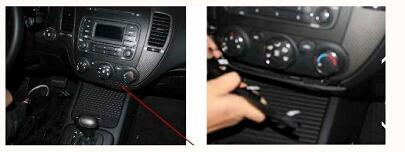

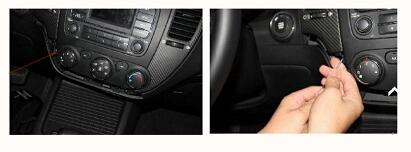

(1)用塑料胶刀从箭头所指处,由右到左,将空调旋钮下方的小装饰板撬开并拆下,如图5-33所示。
图5-33 撬开装饰板

(2)用“十”字螺丝批拆下箭头所指的(固定CD机面框)一颗螺钉,如图5-34所示。
图5-34 拆下螺钉

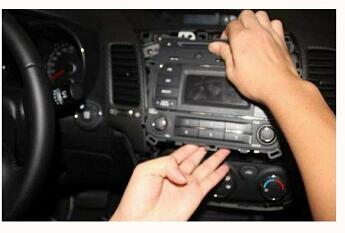

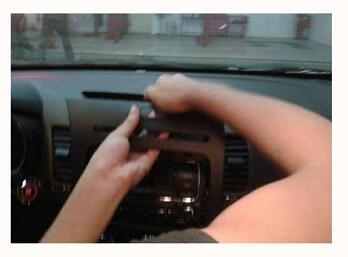

(3)用手直接从面板的左下角开始往外拉,松开CD机面框,如图5-35所示。
图5-35 松开CD机面框

(4)然后拔下面框上的警示开关的连接线,将面框取下,如图5-36所示。
图5-36 取下面框

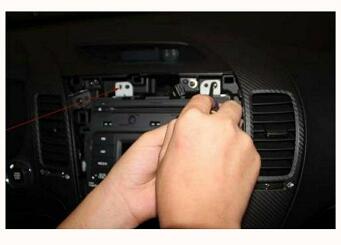

(5)用“十”字螺丝批拆下固定CD机支架的4颗螺钉,并保留好,后续要用来装左右支架,如图5-37所示。
图5-37 拆下螺钉

(6)取出原装的CD机,如图5-38所示。
图5-38 取出原装的CD机

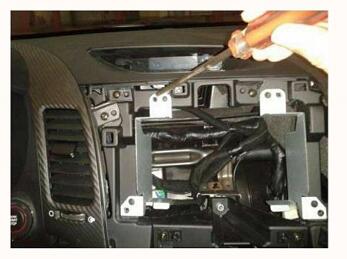

(7)将 DVD 导航仪附件内的左右支架用原车的螺钉(上面第(5)步的4颗)固定到原车上,如图5-39所示。
图5-39 安装左右支架

(8)将原车上的卡扣及警示开关取下,装到DVD导航仪的面板上,如图5-40所示。
图5-40 装上卡扣及警示开关

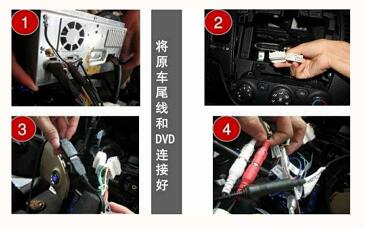

(9)将原车尾线和DVD导航仪背面的专业电源线、音视频线、USB线、GPS天线等接口连接好,如图5-41中的①、②、③、④步骤。
图5-41 原车尾线和DVD导航仪端连接好

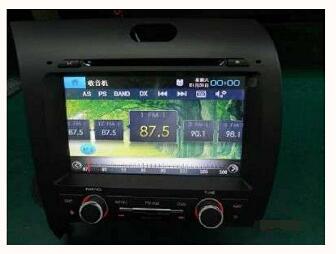

将原车空调旋钮底部的装饰板装回原车,华宇星通3GGPS定位导航仪换装完成。
