高精度 GPS 模块出现信号漂移，常见表现包括：设备静止不动但坐标持续跳动、RTK 精度突然从厘米级变成分米级甚至米级、轨迹来回摆动，或者同一监测点在不同时间测得的位置存在明显偏差。

　　严格来说，这类问题通常属于GNSS定位漂移，原因并不一定出在模块本身，天线、安装环境、差分数据、卫星几何和射频干扰都会影响最终结果。

　　一、先看RTK状态是不是从Fixed掉到了Float

　　如果使用的是高精度RTK模块，首先要看定位状态。

　　正常情况下，厘米级定位通常依赖RTK Fixed固定解。一旦变成Float浮点解、DGPS或者单点定位，坐标波动就会明显增大。

　　常见原因包括：

　　卫星数量减少;

　　差分数据中断;

　　载波相位失锁;

　　环境突然遮挡;

　　基准站距离过远;

　　网络延迟过高。

　　Trimble的RTK资料也指出，卫星数量、卫星几何、基准站条件以及基准站与移动站之间的距离都会影响RTK初始化和定位精度。

　　改善方法：

　　优先查看模块输出的Fix Type、卫星数量、PDOP、差分龄期和RTK状态，不要只看经纬度结果。

　　如果经常Fixed→Float→Fixed反复切换，说明系统本身还没有处在稳定工作状态。

　　二、多路径效应是最常见的漂移原因之一

　　所谓多路径，就是卫星信号没有直接进入天线，而是经过建筑物、金属板、墙体、水面等反射以后再进入天线。

　　这样同一个卫星信号会通过不同路径到达接收机，从而产生测距误差。

　　例如：

　　楼房旁边;

　　桥梁钢结构附近;

　　大型机械旁边;

　　金属屋顶;

　　水库、水面附近;

　　车辆旁边。

　　都属于容易出现多路径的位置。

　　NovAtel指出，多路径会直接影响伪距和载波相位测量，即使使用RTK，载波相位仍然可能受到厘米级误差影响。

　　改善方法：

　　尽量把GNSS天线安装在天空视野开阔的位置，并远离墙体、金属结构和大面积反射面。

　　做桥梁、边坡、大坝等固定监测时，天线安装位置往往比单纯更换高价模块更重要。

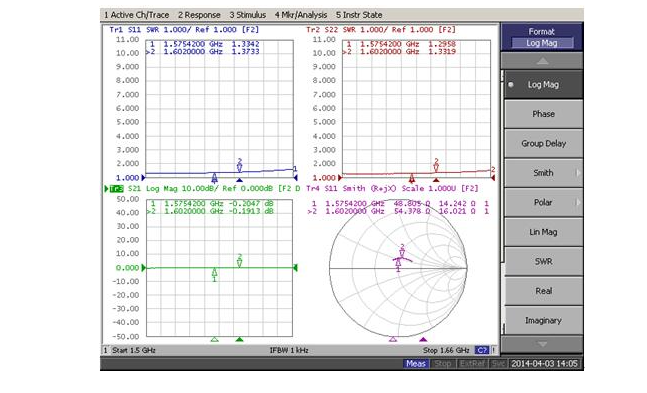

　　三、天线质量或安装方式不合理

　　很多高精度GPS模块漂移，最后发现模块没有问题，而是天线配置不合适。

　　例如：

　　使用普通单频天线配多频RTK模块;

　　天线增益不足;

　　馈线损耗过大;

　　天线地板尺寸不合理;

　　天线没有固定牢;

　　馈线接口接触不良。

　　高精度RTK系统通常需要匹配相应频段的高精度GNSS天线。专业测量天线还会特别关注相位中心稳定性和多路径抑制能力。

　　改善方法：

　　如果模块支持L1/L2/L5、B1/B2/B3等多个频点，就应该匹配对应的多频GNSS天线。

　　对于静态形变监测，还应优先考虑相位中心稳定性较好的测量型天线。

　　四、天线位置发生微小移动

　　这一点在监测项目中特别容易忽略。

　　例如天线固定在：

　　护栏;

　　薄钢板;

　　普通支架;

　　容易晃动的杆件。

　　虽然设备本身没有移动，但风吹、振动或者热胀冷缩可能造成天线毫米级甚至厘米级位移。

　　最终系统记录出来的就会像“定位漂移”。

　　因此桥梁、大坝、边坡等形变监测项目，天线支架本身必须具有足够的机械稳定性。

　　五、差分数据延迟或者中断

　　RTK厘米级定位需要持续接收基准站或者CORS提供的差分改正数据。

　　如果4G、网络、电台链路不稳定，就可能出现：

　　RTCM数据断流;

　　差分龄期增加;

　　RTK重新初始化;

　　Fixed掉到Float。

　　Trimble的接收机资料中也把Correction Age作为RTK差分数据质量的重要监控指标。

　　改善方法：

　　监控RTCM数据接收频率和Correction Age，同时记录网络掉线情况。

　　如果漂移发生的时间与网络异常基本一致，就应该优先检查通信链路，而不是更换GNSS模块。

　　六、基准站坐标设置不准确

　　RTK是相对定位系统。

　　如果基准站本身坐标存在偏差，移动站计算出来的坐标也会出现系统性偏差。

　　特别是自建基准站时，如果直接使用几十秒或者几分钟单点定位结果作为基准站坐标，很容易产生整体位置偏移。

　　Trimble指出，基准站坐标误差会进一步传递到移动站结果，而且基线距离越长，影响可能越明显。

　　改善方法：

　　固定基准站最好使用已知控制点坐标，或者经过可靠静态测量、PPP等方式获得准确坐标。

　　七、卫星数量够，但卫星分布不好

　　不是卫星越多，精度就一定越高。

　　例如虽然同时能收到20颗卫星，但大部分集中在天空某一侧，卫星几何结构仍然可能不好。

　　这时候PDOP可能升高，定位稳定性下降。

　　因此需要同时关注：

　　可用卫星数量;

　　PDOP;

　　卫星高度角;

　　各星座参与解算情况。

　　如果监测点周围一侧长期被建筑或者山体挡住，就可能周期性出现漂移。

　　八、附近存在射频干扰

　　GNSS卫星信号到达地面时非常弱，因此比较容易受到附近射频设备影响。

　　常见干扰源包括：

　　大功率通信设备;

　　基站;

　　无线电发射设备;

　　雷达;

　　高功率电机;

　　变频器;

　　DC-DC电源。

　　NovAtel资料指出，射频干扰可能降低GNSS测量质量，严重时甚至导致卫星失锁。

　　改善方法：

　　首先让GNSS天线远离强干扰源。

　　同时优化PCB射频布局、电源滤波和屏蔽设计。

　　如果模块支持频谱监测或干扰检测功能，也可以查看L1、L2、L5附近是否存在异常噪声。

　　九、模块电源不稳定

　　高精度GNSS模块对电源质量比较敏感。

　　如果供电存在：

　　纹波过大;

　　瞬态跌落;

　　DC-DC噪声;

　　接地不好。

　　可能影响射频前端和基带工作。

　　尤其是在4G模块发射、LoRa发送或者其他设备突然启动时，如果电源设计不足，GNSS性能可能周期性下降。

　　可以用示波器观察GNSS模块供电电压，同时对照漂移发生时间判断。

　　十、低高度角卫星过多

　　靠近地平线的卫星信号更容易：

　　穿过更厚的大气层;

　　受到建筑物遮挡;

　　产生多路径。

　　因此很多专业GNSS接收机都会设置卫星高度截止角。

　　NovAtel资料提到，工程上常见会使用约10°～25°的高度截止角过滤部分低高度卫星，不过提高截止角也会减少可用卫星数量。

　　所以不能简单把高度角设置得越高越好，需要结合现场环境和卫星数量调整。

　　十一、电离层和对流层变化

　　卫星信号从卫星传播到地面，需要经过电离层和对流层。

　　大气状态变化会影响信号传播时间。

　　单频GNSS受这种影响更加明显。

　　这也是高精度定位通常采用双频或者多频方案的重要原因之一。

　　如果是测绘、形变监测等项目，更建议使用多频多星座GNSS模块，而不是仅支持单频GPS的定位模块。

　　高精度GPS模块漂移怎么快速排查?

　　比较有效的排查顺序是：

　　第一步：看RTK是不是Fixed。

　　如果已经变成Float，先解决差分和卫星问题。

　　第二步：看卫星数量、C/N0和PDOP。

　　判断是不是遮挡或者卫星几何不好。

　　第三步：查看Correction Age和RTCM数据。

　　排除4G、CORS和基准站链路问题。

　　第四步：检查天线。

　　包括天线频段、位置、地板、馈线、连接器以及周边金属。

　　第五步：检查是否存在多路径。

　　可以把同一套设备临时搬到空旷场地测试。如果空旷环境稳定、原安装位置漂移明显，通常优先考虑安装环境。

　　第六步：检查电源和射频干扰。

　　尤其观察4G发射、电机启动、DC-DC工作时GNSS指标有没有同步下降。

　　第七步：检查基准站。

　　确认基准站坐标、基线距离以及差分数据来源是否正常。

　　简单来说，如果是高精度RTK项目，可以重点记住：

　　固定解状态 + 天线环境 + 多路径 + 差分数据 + 基准站 + 射频干扰。

　　这六项基本覆盖了大部分“高精度GPS模块明明标称厘米级，实际坐标却一直漂”的问题。

　　如果用于桥梁、边坡、大坝或地质形变监测，下一步比较实用的是做一份24小时静态数据记录，把Fix状态、经纬度、高程、卫星数、PDOP、C/N0、差分龄期同时保存下来;从这些数据基本就能判断漂移究竟来自模块、天线还是RTK链路。
