车辆为什么能够显示实时位置?无人机如何判断飞行高度和返航方向?农业机械怎样按照预定路线作业?这些设备虽然外观和用途不同，却都需要解决一个共同问题：准确知道自己在哪里、向哪个方向移动，以及当前时间是多少。
完成这项任务的核心部件之一，就是北斗模组。
北斗模组是一种集成卫星信号接收、处理和定位解算功能的电子组件。它通过天线接收卫星导航信号，再经过射频处理、基带运算和数据解算，向主控设备输出经纬度、速度、高度、方向和时间等信息。
对于终端制造企业来说，使用成熟模组可以减少射频电路和定位算法的开发工作，使北斗定位功能更快地进入车载设备、测绘仪器、机器人、无人机和物联网终端。
一、北斗模组不是简单的“定位芯片”
北斗模组通常由卫星导航芯片、射频电路、晶振、存储器、电源管理电路及外围接口组成。部分产品还会集成天线、低噪声放大器、滤波器或惯性传感器。
导航芯片负责处理卫星信号和计算位置，射频部分负责把天线接收到的微弱高频信号转换为可处理的数据，晶振则为系统提供稳定的时间基准。

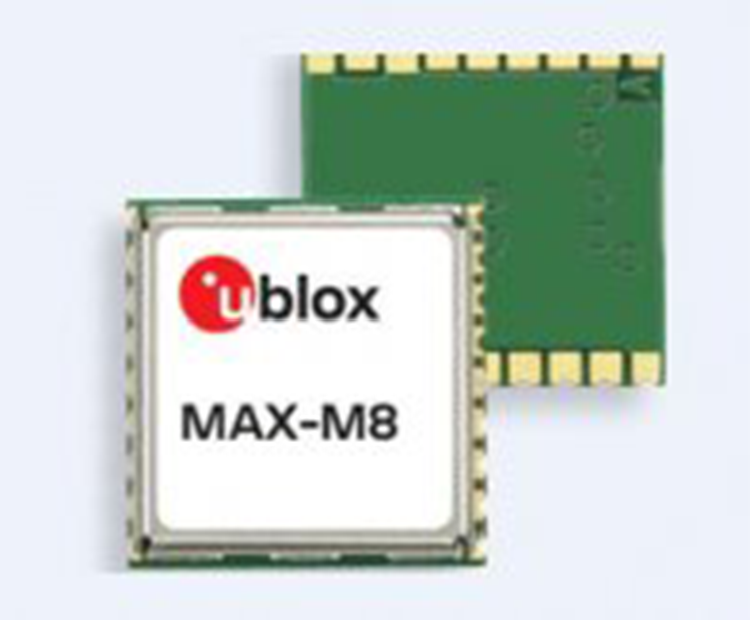

从产品形态看，北斗模组可能是一块可以焊接在主板上的小型贴片模块，也可能是带有外壳、接口和天线座的独立接收单元。
使用模组并不意味着设备无需设计。供电质量、天线位置、电路板布局、通信接口和软件协议，都会影响最终定位表现。
二、定位信息是怎样计算出来的
导航卫星在太空中持续发送包含时间和轨道信息的无线电信号。北斗模组通过天线接收多颗卫星的信号，并计算信号从卫星到接收端所经历的时间。
由于无线电信号以接近光速传播，传播时间可以换算为卫星与接收设备之间的距离。模组综合多颗卫星的位置和距离信息，便可以计算接收端的空间坐标。
实际定位过程还要处理卫星钟差、大气延迟、多路径反射和接收机误差。建筑物、树木、桥梁和金属结构会遮挡或反射信号，因此同一个模组在开阔地和高楼密集区域的表现可能明显不同。
北斗模组输出的不只是位置坐标，还可以提供：
设备运动速度;
行进方向;
海拔或相对高度;
可见卫星数量;
定位状态;
定位精度估计;
高精度时间信息。
这些数据可以通过串口、USB、CAN或其他接口传送给设备主控系统。
三、单北斗与多系统模组有什么不同
有些北斗模组主要接收北斗卫星信号，也有许多产品能够同时支持北斗、GPS、GLONASS、Galileo等卫星导航系统。
多系统模组可以接收到更多可用卫星。在城市街道、山谷、树林和设备姿态变化较大的环境中，可见卫星数量增加，通常有助于提升定位连续性。
不过，多系统并不代表任何环境下都能保持理想定位。卫星信号仍然可能受到遮挡、反射和电磁干扰。
选型时需要区分“支持某导航系统”与“支持哪些具体频点”。同样标注多系统的模组，接收频段、通道数量、算法和定位模式可能不同。
对于普通定位终端，多系统单频方案往往已经能够满足车辆管理和人员定位需求;对于测绘、无人机和自动驾驶辅助设备，则可能需要双频或多频接收能力。
四、单频、双频和多频应该怎样理解
导航卫星可以在不同频率上发送信号。单频模组只接收一个主要频段，结构简单、功耗和成本相对较低。
双频或多频模组能够同时接收多个频段，并利用不同频率信号在传播过程中的差异，减小部分电离层误差。
在开阔环境下，普通单频模组可以提供稳定的米级定位。双频模组在复杂环境、快速运动和高精度应用中通常更有优势，首次定位和抗多路径能力也可能有所改善。
不过，定位精度并不只由频点数量决定。天线质量、射频设计、算法、差分数据和安装环境同样重要。
如果设备只是记录运输车辆的大致路线，盲目选择高规格双频模组可能增加成本和功耗;若设备需要进行精细测量或自动控制，则应优先考虑多频及高精度方案。
五、普通定位与RTK高精度定位的区别
普通北斗模组主要依靠卫星广播信号独立计算位置，适合导航、轨迹记录和设备定位。
RTK是一种利用基准站或网络差分数据修正误差的高精度定位方式。移动端模组在接收卫星信号的同时，还需要接收相应的差分改正信息。
在卫星条件、数据链路和初始化状态良好的情况下，RTK可以把定位精度提高到厘米级范围，因此常用于测绘、精准农业、无人机航测、工程机械和自动驾驶作业。
RTK系统不仅需要支持高精度解算的北斗模组，还需要稳定的天线、差分数据来源和通信链路。设备进入遮挡环境后，固定解状态可能丢失，重新恢复也需要一定条件。
因此，不能只看到“厘米级”参数，还要关注固定时间、断链恢复、复杂环境表现和差分服务稳定性。
六、冷启动、热启动与首次定位时间
北斗模组开机后，需要搜索卫星、读取导航数据并完成位置解算。根据模组内部保存信息的多少，启动状态通常分为冷启动、温启动和热启动。
冷启动时，模组缺少有效的时间、位置和卫星轨道信息，需要进行较完整的搜索，因此首次定位时间相对较长。
热启动时，模组已经保存了较新的数据，可以更快找到卫星并恢复定位。
设备设计中经常使用备用电源或小型电池，为模组的实时时钟和存储区域供电，从而缩短再次开机后的定位时间。
首次定位时间只是一个测试指标，实际表现还会受到天线、天空可视范围、设备移动状态和信号强度影响。
七、天线为什么决定定位“上限”
北斗模组负责处理信号，天线则是接收卫星信号的入口。卫星导航信号到达地面时非常微弱，天线选择和安装稍有问题，就可能造成搜星慢、卫星数量少或定位漂移。
常见天线分为无源天线和有源天线。
无源天线结构简单，不需要额外供电，适合天线距离模组较近、线路损耗较小的设备。
有源天线内部带有低噪声放大器，可以补偿较长同轴线缆造成的损耗，常用于车载设备和外置天线系统。
选择天线时，需要确认其支持的导航频段、增益、极化方式、尺寸和安装方向。多频模组应配合相应的多频天线，否则模组虽然支持多个频点，实际接收能力仍会受限。
八、天线安装位置有哪些讲究
卫星导航天线需要尽量获得开阔的天空视野。安装在金属结构内部、显示屏背后或大面积电池附近，都可能削弱接收效果。
天线附近还应远离开关电源、电机、通信发射模块和高速数字线路。这些部件产生的噪声可能落入导航接收频段，造成灵敏度下降。
对于陶瓷贴片天线，电路板地平面的尺寸和形状会影响实际性能。天线不应随意悬空，也不宜紧贴金属外壳。
如果使用外置天线，同轴线缆应尽量选择合适长度和低损耗规格。接口松动、线缆弯折和接地不良，都可能造成定位不稳定。
产品开发阶段最好保留天线测试接口，并在整机装配状态下进行实际搜星测试。
九、供电与电路板设计容易忽视什么
北斗模组对供电纹波和高频噪声较为敏感。开关电源若布局不当，噪声可能通过电源线或空间耦合进入射频部分。
模组电源入口通常需要配置合适的滤波和去耦电容，供电线路应短而稳定。不能只保证平均电压正确，还要关注启动瞬间和通信输出时的电压变化。
射频天线走线需要控制阻抗，尽量短直，并远离时钟线、数据总线和DC-DC电感。走线下方应保持连续参考地，避免出现不必要的分支和过孔。
模组周围若存在较高金属结构，还要评估其对天线和信号传播的影响。
即使采用同一款北斗模组，不同主板设计的定位性能也可能存在差异，这正是射频布局和电源设计造成的结果。
十、北斗模组常见输出接口
串口是北斗模组常用的通信方式，主控芯片通过串口读取定位语句或二进制数据。
部分模组提供USB接口，便于连接计算机、工业主机或调试工具。车载及工程机械设备中，也可能使用CAN接口传输位置与状态信息。
高精度模组还可能提供脉冲输出、原始观测数据和差分数据接口。脉冲输出可用于设备时间同步，原始观测数据则方便专业软件进行后处理或精度分析。
选择模组前，应确认接口电平、波特率、数据协议和刷新频率。接口数量足够，并不代表主控软件可以直接使用，仍需要完成协议解析和异常处理。
十一、定位刷新率是不是越高越好
定位刷新率表示模组每秒输出多少次位置结果。普通车辆定位和轨迹记录通常不需要过高刷新率，而无人机、机器人和高速运动设备可能需要更快更新。
刷新率提高后，主控通信数据量、模组功耗和处理压力也会增加。如果设备本身移动较慢，过高刷新率并不会带来明显价值。
此外，输出频率高不等于每个位置结果都更加准确。复杂环境中的信号误差依然存在。
选择刷新率时，应根据运动速度、控制周期和数据链路能力确定。用于闭环控制的设备，还要关注定位延迟，而不只是每秒输出次数。
十二、北斗模组可以用在哪些设备中
在车辆管理系统中，北斗模组用于记录车辆位置、速度和行驶路线，并与移动通信模块配合上传数据。
无人机利用定位信息完成航线飞行、定点悬停和返航。高精度无人机还会使用RTK模组提高航测与作业精度。
精准农业设备可以根据高精度位置控制播种、施肥和收割路线，减少重复作业和漏作业。
在人员与物资定位领域，北斗模组可以安装在手持终端、穿戴设备和资产追踪器中。
测绘仪器、工程机械、海洋设备、机器人和变形监测系统，也会根据精度、功耗和环境要求选择不同类型的北斗模组。
十三、低功耗设备怎样使用北斗模组
电池供电的追踪器和便携设备，通常不能让模组一直保持全速工作。
常见方法是按照设定时间唤醒模组，完成定位后保存数据，再进入休眠状态。设备移动频率低时，可以延长定位间隔，减少整体耗电。
部分模组支持周期定位、备份模式和快速恢复功能。合理使用这些功能，可以在定位响应与续航时间之间取得平衡。
但休眠时间过长后，模组保存的卫星信息可能失效，再次定位所需时间会增加。室内或遮挡环境下反复搜索卫星，也会消耗较多电量。
低功耗设计需要结合使用场景制定定位策略，而不是只比较模组资料中的休眠电流。
十四、复杂环境为什么容易出现漂移
城市高楼会遮挡部分卫星信号，玻璃幕墙和墙体还可能产生反射。模组接收到反射信号后，测得的传播距离会偏长，进而造成位置偏移，这种现象称为多路径效应。
树林、隧道、地下车库和室内环境同样会降低卫星可见度。进入完全遮挡区域后，单独依靠卫星导航模组通常无法继续输出可靠位置。
部分设备会融合惯性传感器、轮速、里程计、地图或无线定位信息，在卫星信号短暂丢失时估算运动状态。
这种组合导航需要算法和传感器配合，并不只是把多个器件简单连接在一起。不同误差来源需要合理校准，否则估算结果也会逐渐漂移。
十五、怎样选择适合项目的北斗模组
选型前，应先明确设备究竟需要哪一级定位能力。
普通车辆定位、物流追踪和人员定位，可以重点关注功耗、尺寸、首次定位时间和复杂环境稳定性。
无人机、机器人和高速运动设备，需要关注刷新率、定位延迟、抗干扰能力和惯性融合支持。
测绘、精准农业和工程控制项目，则应确认多频接收、RTK、原始数据输出和差分协议能力。
同时还要核对：
模组尺寸与封装方式;
工作电压和功耗;
工作温度范围;
支持的卫星系统与频点;
天线类型及接口;
通信接口与软件协议;
是否提供辅助定位功能;
批量供货与技术支持情况。
参数表只能完成初步筛选，最终应使用实际外壳、天线和主板进行整机测试。
十六、测试北斗模组不能只站在窗边
样机测试应覆盖开阔地、城市道路、树木遮挡、车辆高速移动和冷热启动等不同条件。
开阔地测试可以观察基础搜星数量、信号强度和静态漂移;城市道路测试则更能反映多路径环境中的稳定性。
车载项目需要检查冷启动后多久能够输出有效位置，车辆转弯、停车和进入高架桥下时轨迹是否连续。
高精度项目还应记录固定解比例、重新固定时间和差分链路中断后的恢复情况。
测试过程中应同时保存卫星数量、信噪比、定位状态和原始日志，不能只观察地图上的一个位置点。
